Moteurs pas à pas en boucle fermée : combiner la précision des moteurs pas à pas avec la servocommande

  Les moteurs pas à pas en boucle fermée deviennent une solution populaire dans l'automatisation et le contrôle de précision. Ils combinent la facilité de contrôle d'un moteur pas à pas avec le système de retour d'information d'un servomoteur pour fournir un contrôle de mouvement plus précis et plus fiable. Dans cet article, nous examinerons en détail le principe de fonctionnement, les avantages et les scénarios d'application des moteurs pas à pas en boucle fermée.

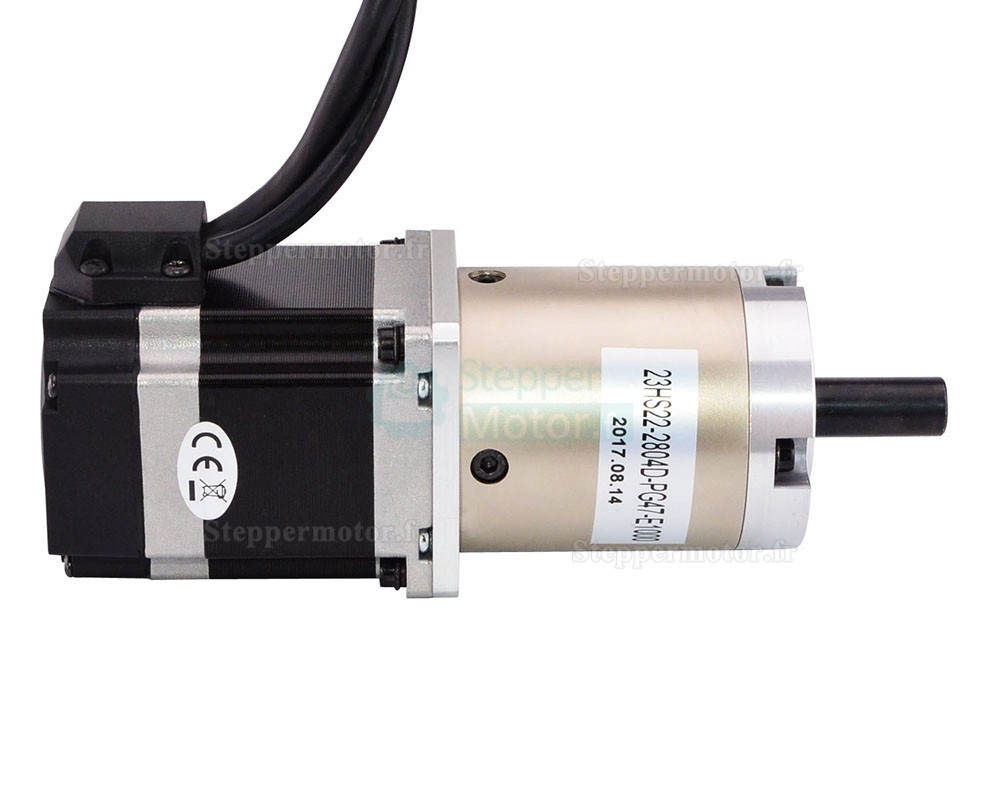

23HS22-2804D-PG47-E1000

  Principe de fonctionnement

  Les moteurs pas à pas traditionnels à boucle ouverte s'appuient sur des impulsions électriques pour contrôler le mouvement, chaque impulsion faisant tourner le moteur d'un angle de pas fixe. Cependant, ils ne disposent pas d'un mécanisme de retour d'information permettant de s'assurer que le mouvement souhaité se produit réellement, ce qui peut entraîner des pas perdus ou des erreurs de positionnement en cas de charges ou de vitesses élevées.

  Les moteurs pas à pas à boucle fermée résolvent ce problème en introduisant un codeur ou un dispositif de rétroaction similaire. Le codeur surveille la position réelle de l'arbre du moteur et transmet cette information au système de contrôle. Si le système de contrôle détecte un écart entre la position réelle et la position prévue, il ajuste la sortie de courant pour corriger le mouvement du moteur. Cette boucle de rétroaction garantit que le mouvement du moteur reste précis et synchronisé, même dans des conditions qui ne sont pas idéales.

  Les avantages

  Les avantages des moteurs pas à pas à boucle fermée sont multiples :

  Précision accrue : le système de retour d'information garantit que la sortie du moteur correspond strictement aux ordres de commande, ce qui améliore la précision du positionnement.

  Amélioration du couple : la commande en boucle fermée ajuste le courant à la charge afin de fournir un couple plus important sur toute la plage de vitesse.

  Réduction de la perte de pas : un mécanisme de rétroaction corrige instantanément la perte de pas, évitant ainsi ce problème courant avec les moteurs pas à pas.

  Amélioration de la réactivité : les systèmes en boucle fermée permettent au moteur de répondre plus rapidement aux modifications des commandes de contrôle, ce qui améliore la réactivité dynamique.

  Réduction de la consommation d'énergie : la commande en boucle fermée réduit la consommation d'énergie en fournissant le courant nécessaire uniquement lorsqu'il est requis.

34HS59-5004D-E1000

Scénarios d'application

  En raison de leur fiabilité et de leurs performances, les moteurs pas à pas en boucle fermée sont particulièrement bien adaptés aux applications suivantes :

  Robotique de précision : bras robotiques et équipements d'automatisation nécessitant un contrôle précis.

  Machines-outils à commande numérique : lorsque des manipulations fines sont nécessaires pour le travail du métal et la gravure.

  Impression 3D : la précision est un facteur clé de la qualité d'impression.

  Dispositifs médicaux : instruments médicaux nécessitant un haut degré de fiabilité et un contrôle précis.

  Les moteurs pas à pas à boucle fermée constituent une innovation technologique importante qui combine la simplicité des moteurs pas à pas traditionnels avec le système de rétroaction haute performance des servomoteurs afin de répondre aux exigences de l'industrie moderne en matière de contrôle précis des mouvements. L'introduction de ces moteurs offre aux ingénieurs concepteurs une solution fiable et efficace pour réaliser leurs projets d'automatisation. Au fur et à mesure que la technologie progresse, on peut s'attendre à ce que les moteurs pas à pas en boucle fermée tirent parti de leurs avantages uniques dans un plus grand nombre de domaines.
