La machine à graver le bois utilise des moteurs pas à pas et des moteurs pas à pas combinés pour travailler ensemble, mais comme la coque du moteur n'est pas en alliage d'aluminium ou de magnésium pour le blindage magnétique, le système du récepteur de haute sensibilité sera soumis à des interférences électromagnétiques. Ces interférences affectent non seulement le fonctionnement, mais contaminent également l'alimentation électrique, ce qui empêche le système de contrôle du microcontrôleur et l'ordinateur hôte de communiquer et, dans les cas les plus graves, entraîne la mort du microcontrôleur et l'empêche de fonctionner correctement.

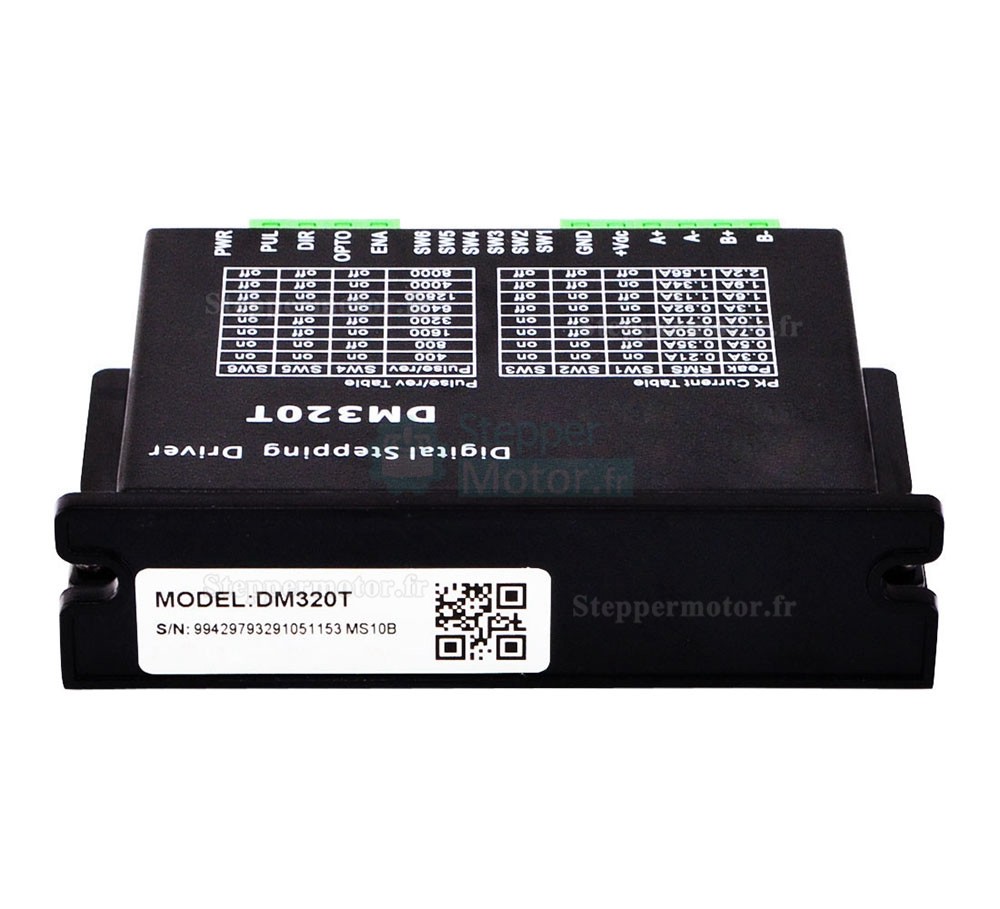

DM320T

  Si le pilote du moteur pas à pas que vous utilisez dans la machine à graver pour le travail du bois présente des problèmes d'interférence, voici quelques solutions possibles :

  Filtrage de l'alimentation : utilisez des filtres d'alimentation pour réduire les interférences provenant de l'alimentation. Ces filtres peuvent aider à éliminer les bruits de haute fréquence et les pointes dans l'alimentation et fournir une alimentation plus stable.

  Connexion du fil de terre : assurez-vous que le pilote du moteur pas à pas et les autres équipements connexes sont correctement mis à la terre. Une bonne connexion à la terre réduit la propagation et les effets des interférences.

  Isolation des signaux et des alimentations : utiliser des dispositifs d'isolation, tels que des optocoupleurs ou des transformateurs d'isolation, pour isoler le circuit d'attaque du moteur pas à pas des autres éléments (par exemple, contrôleurs, capteurs, etc.) afin d'éviter la propagation d'interférences.

  Filtres : ajoutez des filtres, tels que des filtres de ligne d'alimentation et des filtres de ligne de signal, aux lignes d'entrée et de sortie de la commande du moteur pas à pas. Ces filtres peuvent aider à éliminer les signaux d'interférence à haute fréquence.

  Blindage électromagnétique : utiliser des matériaux de blindage électromagnétique ou des écrans pour envelopper les commandes de moteurs pas à pas et les lignes associées afin de réduire la propagation des rayonnements électromagnétiques et des interférences.

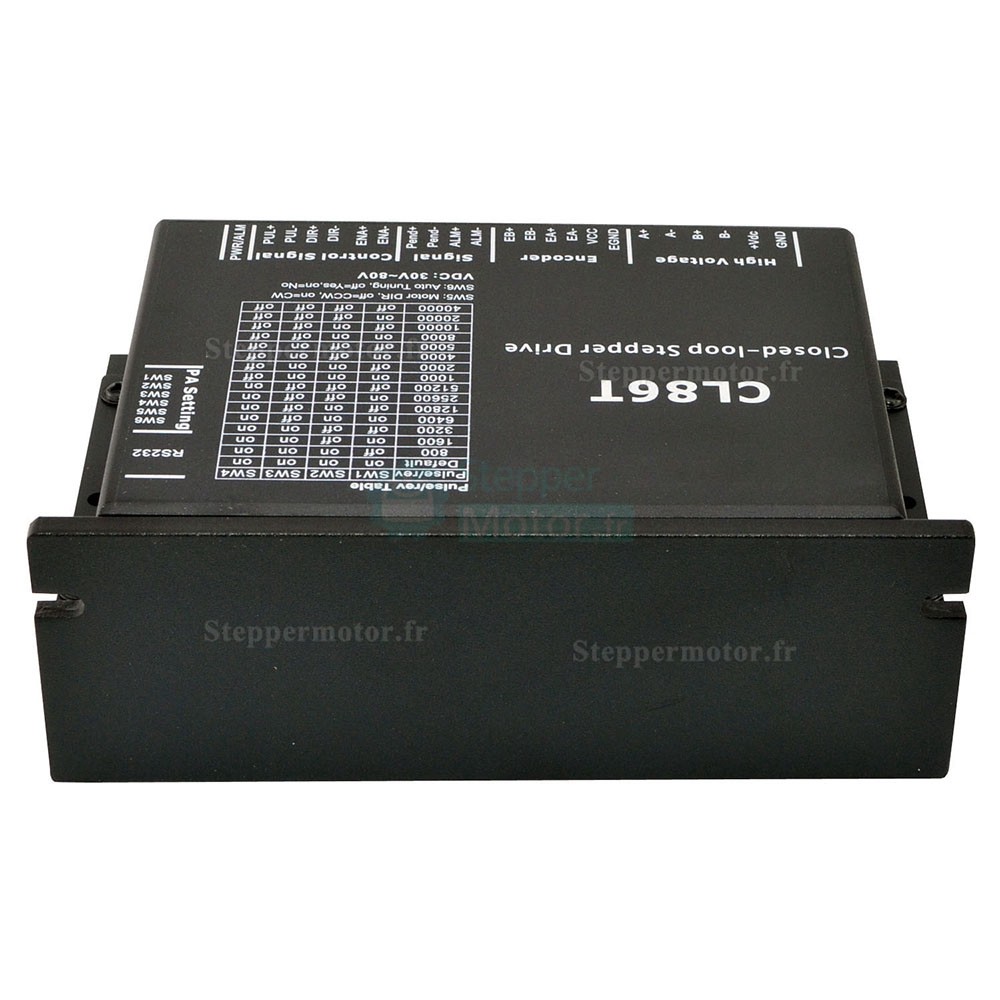

CL86T

  Gestion des câbles : gérez et disposez correctement les câbles afin d'éviter que les lignes d'alimentation et de signal n'entrent en contact trop étroit avec d'autres lignes ou équipements et de réduire ainsi le risque d'interférences mutuelles.

  Emplacement de l'équipement : éloignez le pilote du moteur pas à pas des autres équipements susceptibles de générer des interférences, tels que les convertisseurs de fréquence, les cuisinières à induction, etc. Cela peut réduire l'effet d  es interférences externes sur le pilote du moteur pas à pas.

  Ajustez les paramètres du pilote : selon les instructions et le manuel du pilote du moteur pas à pas, ajustez les paramètres du pilote tels que la limite de courant, les paramètres de subdivision, etc. pour optimiser ses performances et réduire les risques d'interférences.
