1. Principe du moteur pas à pas linéaire à entraînement externe

  Caractéristiques du mouvement : moteur pas à pas droit à entraînement externe, également appelé moteur linéaire, moteur linéaire. Le moteur et lécrou sont fixés sur la vis du système. Lorsquelle est utilisée, la vis tourne avec le rotor du moteur et pousse lécrou dans un mouvement de va-et-vient.

  Caractéristiques de lapplication : la structure ressemble davantage à une glissière linéaire, lécrou du moteur est comme une glissière de la glissière. Par rapport aux deux structures suivantes, lutilisation est plus répandue. La technologie de traitement est également la plus mature. Cest la demande actuelle du marché pour le plus grand moteur linéaire pas à pas. Il sapplique au système à course plus longue.

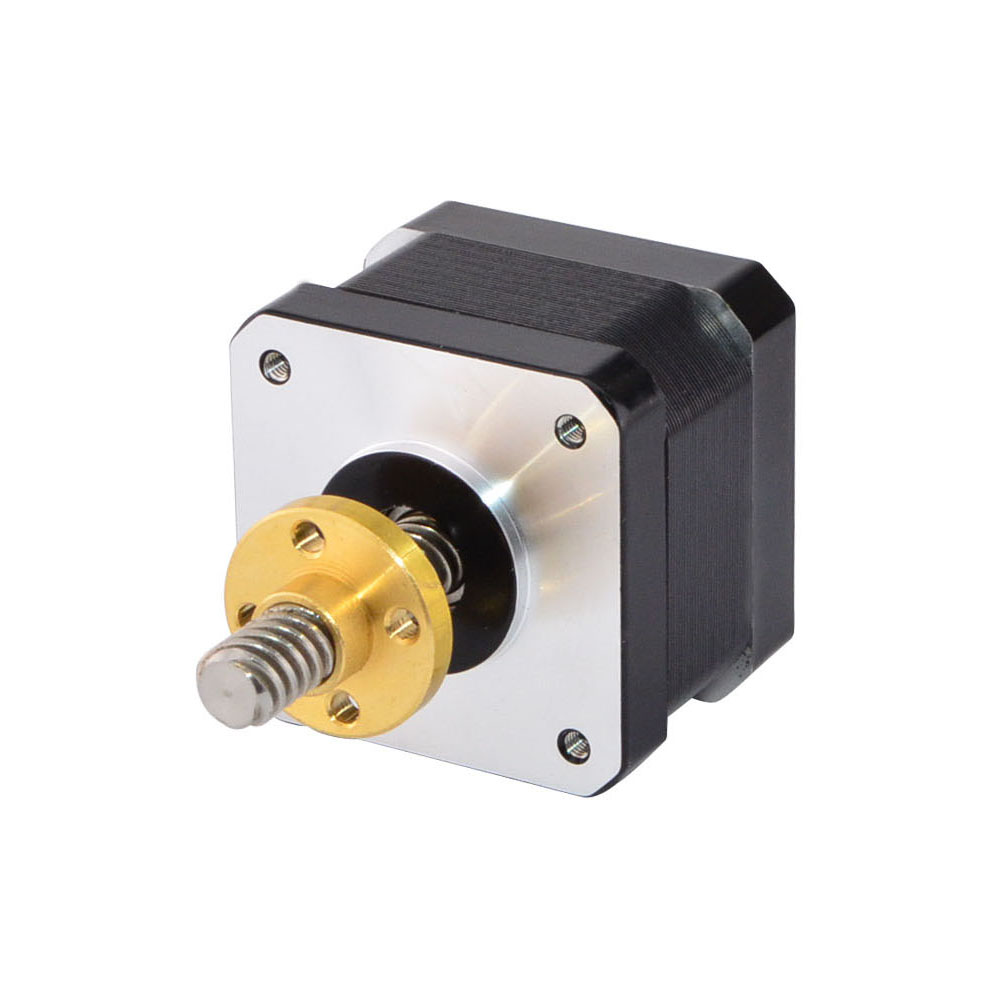

  2. Le principe du moteur linéaire pas à pas à axe traversant

  Caractéristiques de mouvement : lécrou et le rotor du moteur sont intégrés en un seul. Lorsque le moteur est fixé, la vis avance et recule à travers le corps du moteur. Lors de lutilisation, larbre de la vis ne tourne pas, mais avance et recule uniquement. Au contraire, les deux extrémités de la vis sont fixes. Lorsque le rotor tourne après la mise sous tension du moteur, le moteur se déplace linéairement le long de la vis.

  Caractéristiques dapplication : les moteurs à axe traversant permettent de plus grandes erreurs dinstallation du système. Si le parallélisme de la tige de vis et du rail de guidage nest pas installé correctement dans le module linéaire, cela peut provoquer un blocage du système. Bien que lécrou permette un certain jeu radial, pour le module entier Il ne suffit pas de dire cela : le jeu radial de lécrou du moteur à arbre traversant peut permettre à linclinaison de la tige de vis dêtre inférieure à 1゜, car ses caractéristiques structurelles conçues peuvent permettre une erreur système plus importante. Par rapport à les deux autres structures, cela peut économiser de lespace dinstallation, car la vis ne tourne pas lors du déplacement vers lavant et vers larrière. Il nest pas limité par la vitesse critique de la vis et peut sadapter à des situations de mouvement à plus grande vitesse. Convient aux systèmes à course efficace courte.

  Caractéristiques du mouvement : lextrémité avant du moteur à axe fixe est dotée dune structure de vis anti-rotation cannelée, larbre effectuant avant et après le mouvement télescopique.

  Caractéristiques dapplication : sa course par rapport aux deux structures de moteur linéaire à pas ci-dessus sera plus courte, dans un espace limité dans linstallation dune taille plus grande. La course étant courte, le champ dapplication est plus restreint, il convient à certains dispositifs mécaniques qui ne peuvent pas fournir dapplications anti-rotation décrou ou de vis. Par rapport aux deux autres structures, les prix sont élevés.

  A course égale, la longueur totale du moteur linéaire à axe traversant est la plus courte, celle du moteur linéaire à axe fixe est la plus longue.

  Entraînement externe : la course du système linéaire coulissant de 1 à 500 mm choisit généralement le moteur à entraînement externe.

  Type à arbre traversant : la course de lapplication habituelle est de 10-300mm, dans linstallation des contraintes despace et le mouvement à grande vitesse des occasions peuvent être sélectionnés à travers le moteur de type arbre.

  Type darbre fixe : la course est inférieure à 50 mm, dans certaines applications qui ne peuvent pas fournir un mécanisme anti-rotation décrou ou de vis, les moteurs à arbre fixe peuvent être sélectionnés.
