- UEFI Firmware Hierarchy
- Firmware Storage
- Firmware Storage 是非揮發性的memory儲存BISO或Firmware的code。UEFI的其中一個優勢是DXE和PEI 可以把code解壓到firmware storage外。 Firmware Storage最小的單位是UEFI Firmware File，再來是Firmware File System(FFS)、Firmware Volumn(FV)及Firmware Device(FD)。
- UEFI Firmware Files

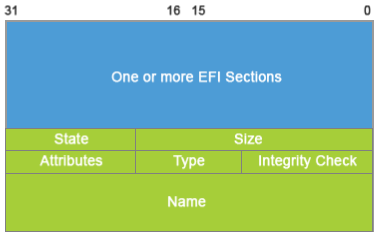

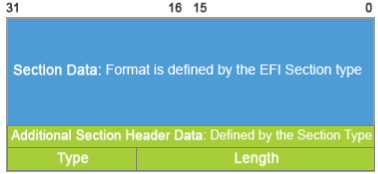

- UEFI Firmware Files是最小/少的模組化的code，包含了Code及Data存放在FV中。每一個UEFI Firmware File都有Name、Type、Alignment及Size等四個attribute。 UEFI build tool會建立Firmware Files。Firmware Files的組成如下圖：
- 其中，entry point包含在Data區塊裡頭。
- Firmware File System
- Firmware File System(FFS)描述FV的file及free space的資訊。每一個FFS都有一個unique的GUID來連結FV。FFS參考FAT 32的作法，他的header如下圖。
- 同時，我們也利用UEFI Build tool建立FFS。
- Firmware Volumes

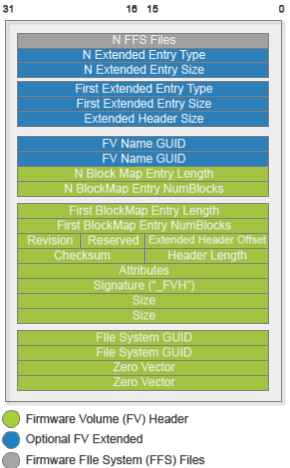

- 一個Firmware Volumes對應著一個logical firmware device。FV是由FFS來組成的，Firmware file則是FV組成的元件。FV可以表示flash的一部分或是多個flash或甚至一個partition或是network。所有PI component都存放在FV，在PI的過程中，必須透過FFS去讀取。
- Firmware Devices
- Firmware Device是指非揮發性的Storage。包含了Firmware Code、Firmware Data及Fault Tolerant。

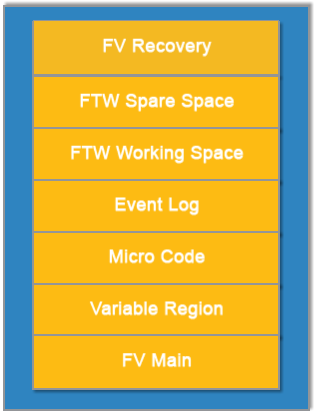

- Firmware Device包含了FV Main放置了DXE Driver，FV Recovery放置了security及PEI code。我們以Recovery FV為例作解釋。Recovery FV包含了FFS放置著Boot Block Code(包含了PEI security phase code) 及Recovery code(包含了也許USB stack來讀取USB device)。
- Creating UEFI Firmware Files
- 我們如何產生UEFI Image呢？
- 撰寫C code
- 用build tool編譯產生Library及object file

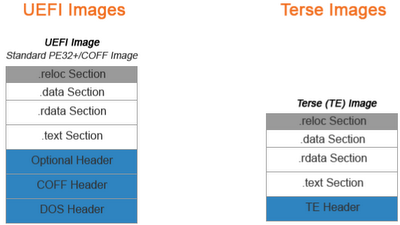

- 產生的Library及object file是intermediate file，利用微軟的compiler把他們轉成PE/COFF格式的image。
- 如果是在Linux的環境，我們可以使用GCC來取代。
- Build Tool會將標準的header置換成UEFI header。
- Physical Memory Map

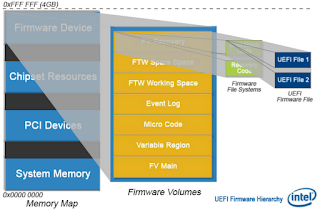

- 從下圖我們可以看到各個層級之間的關係。Firmware Device被load進system memory之後，它包含了firmware volume。而firmware volume又包含了許多Firmware File System,Firmware File System又放置著許多Firmware File。
