UEFI Framework - 3 [ EFI Driver Model ]
知識學習｜科學百科　2013/08/19 16:30:01

Driver基本上是被動的，需要等System通知Driver需要管理的Controller有誰。
如果有 Linux or Windows Driver 的撰寫經驗的話，應該會對這一點比較有感覺。
在這篇文章中可以看到相關的code
http://william30101.blogspot.com/2012/05/uefi-framework-3-efi-driver-model_23.html

為什麼需要在 OS Boot 之前有 EFI Driver Model ？
  1. 因為BIOS INT 19H 無法得知在那個Device中有 OS Loader
  2. EFI Driver Model 只要啟動開機時需要的Device 就可以。
 (# int 19h 負責載入啟動程式磁區,再移交控職權給 boot code的服務常式.)


http://william30101.blogspot.com/2012/05/uefi-framework-2-basic-efi-architecture.html
在這篇文章中有提到Driver的分類

以Driver 的 LifeCycle角度來看
  1. EFI Boot Service  drivers： 在Boot的時後會存在的 Driver，一樣會有自己的Memory及status，在 ExitBootServices後會Release。
  2. EFI Runtime Drivers：自己本身的Memory及status會一直存在。

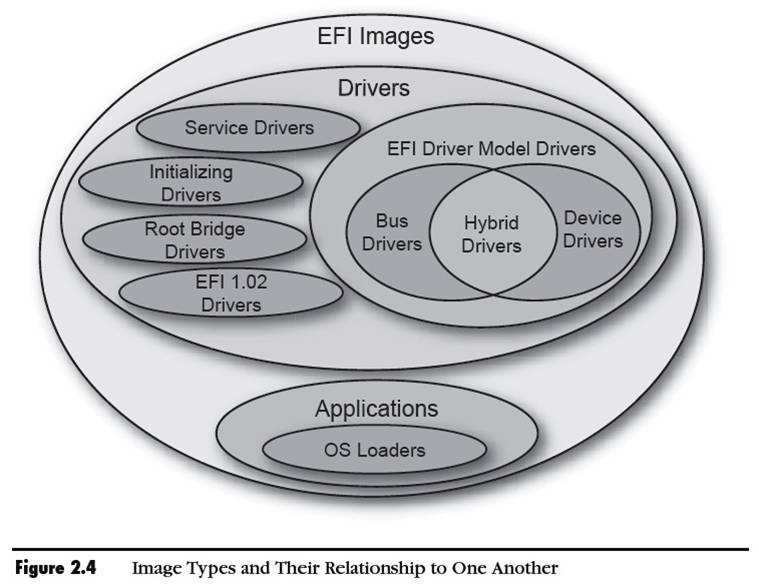

如果以這張圖來看，可以分出

  1. UEFI Driver Model Driver：需要符合下面提到的 EFI Driver Model 規範。(也就是上面圖中的EFI Driver Model Drivers)
  2. UEFI Non Driver Model Driver：如果有不符合的則為此類Driver。

UEFI Driver Model Driver


Device Driver (EX: USB KB Driver)

  1. 控制Controller或是Device
  2. Start() 不會Create 任何的Child Handle
  3. Start() 會Produce 一個或多個Protocol   (安裝在Device's Controller Handle)


Bus Driver(EX: PCI Bus Driver)

  1. 控制及列舉Bus Controller
  2. Start()會Create一或多個Child Handle
  3. Start()會Produce Bus特定的 I/O Protocol(安裝在Bus Child Controller)
Hybrid Driver (EX: PCI SCSI Host Controller)

  1. 控制及列舉Bus Controller
  2. Start()會Create一或多個Child Handle
  3. Start()會Produce Bus特定的 I/O Protocol (安裝在Bus 本身 Controller Handle或Child Handle)
UEFI Non Driver Model Driver

Service Driver (EX : Boot Integrity Service)
  1. 不會控制到Hardware
  2. 提供Service到其它的Driver
  3. 不會Support Driver Binding Protocol
  4. 通常會在Driver Entry Point 的地方安裝Protocol
  5. Create 一個或多個 Service Handles
  6. 會Produce Service特定的Protocol (安裝進Service Handle)
Initializing Driver (EX:SBDXE_Init)
  1. 通常會接觸到Hardware
  2. 執行一次性的Initialization 運作
  3. 不會Produce任何的Protocol
  4. 當Finished的時後會Unload



Root Bridge Driver (PCI Host Bridge) # 可參考下面的 Host Bug Controller

  1. 通常會控制部份的Core Chipset
  2. 直接碰觸到硬體
  3. 會Create 一個或多個 Root Bridge Handle
  4. Produce Root Bridge I/O Protocol


EFI Driver Model 規範
  1. EFI Driver Module不允許碰到任何HardWard，從別一個方面來說，它允許的只有install protocol instance 到 image 的 Handle中。

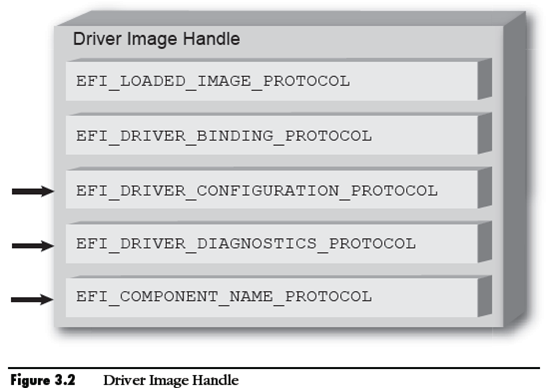

  2. 一個包含Driver Binding Protocol的Image Handle就稱為Driver Image Handle。
  3. Driver可以選擇性地決定要不要安裝其他Protocol
  4. 允許做自己的Unload() function， 這是optional的function
  5. 如果需要一些特別的操作，可以實作Notification function，在ExitBootServices()時會被觸發到。


下面是optional的protocol
EFI_DRIVER_CONFIGURATION_PROTOCOL
EFI_DRIVER_DIAGNOSTICS_PROTOCOL
EFI_COMPONENT_NAME_PROTOCOL




Driver Initialization
   Driver Image 需要從下面列出的Media中load。
   ROM, flash, hard drives, floppy drives, CD-ROM, or even a network connection.

   Driver Image 可以透過BootService 的 LoadImage() Load PE/COFF 格式的image到System
     Memory中。

例如: gBS->LoadImage (
               TRUE,
               ImageHandle,
               DevicePath,
               NULL,
               0,
               &FileImageHandle);

將DevicePath上的Driver Image載入到System Memory之後, 取得Handle並存放在FileImageHandle裡。

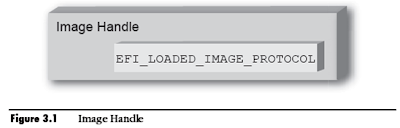

而FileImageHandle會被掛上一個LOADED_IMAGE_PROTOCOL。

如下圖所示：








在這個時後，Image 還沒被啟動，
需要透過BootService的StartImage()來啟動它。



Host Bus Controller ( Root Bridge Driver )
Firmware Component不會受到 EFI Driver Model規則的影響

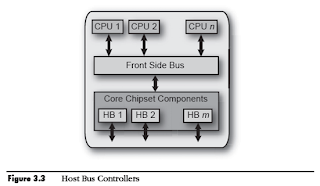

像是如下圖的CPU 及 Core Chipset Component
Core Chipset components 產生 m host bridges (Host Bus Controller)

Host Bridges (Host Bus Controller)
  1. 不屬於EFI Driver Model的任何一種。
  2. 會提供I/O Interface
  3. 包含了DEVICE_PATH_PROTOCOL (如果有對應到實體的Device ex：PCI Bus)

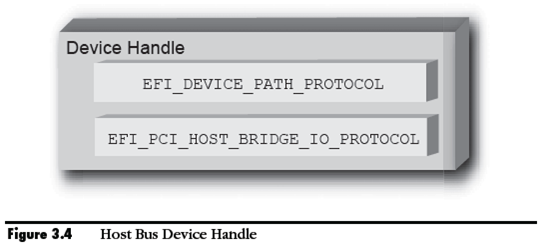

  4. 另一個PROTOCOL會提供I/O的Operation (像下圖的PCI Host Bridge)

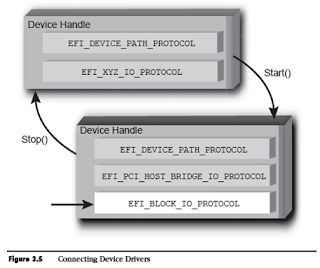

下圖是當Device Driver 連結到Device Handle(Host Bridges)的狀態
原本的Device Handle是由XYZ Bus Driver所Create出的Child Handle，
連到Device Handle的Device Driver必需要在自己的Image Handle上安裝Driver Binding Protocol。而Drive Binding Protocol包含下面三個function
  1. Support() ：用來檢查Driver是否有支援Controller，以上面的例子而言的話，會檢查Device Handle 有沒有支援DEVICE_PATH_PROTOCOL。
  2. Start() ：如果Support的檢查有通過，就可以使用Start()連結Controller
  3. Stop()：使Driver停止管理Controller
這三個Function需要透過BootService的 OpenProtocol()得到
Protocol Interface，不用的時後可以用CloseProtocol() Release。
可以透過 System Firmware 管理的 Handle Database取得Controller的資訊

OpenProtocolInformation可以取得使用這個Protocol Interface的component list

Bus Driver 跟 Device Driver只有在概念上的定義有不同，唯一的不同只在於Bus Driver會建立Device Handle 給自己在Bus 上找到的child controller使用。

Bus Driver有兩種不同的分類
  1. first call to Start()：會呼叫Start()給所有找到的Child Controller，每個Child Controller都會有一個Handle。
  2. multiple calls to Start()：多次呼叫 Start()建立 一個個 Child Controller 的Handle 。這個方法對於Fast Boot很有用，可以建立少量的Handle甚至是一個Handle。

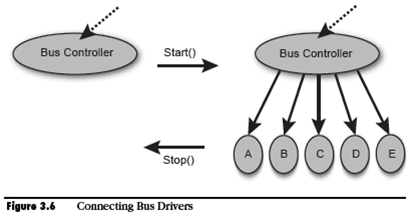

在下圖是Bus Controller在呼叫 Start()及 Stop()之前的狀態。
虛線代表Bus Controller的Parent Controller。
如果是Host Bus Controller就不會有Parent Controller。

節點A B C D E代表Bus Controller的Child Controller
當呼叫Start()時，Bus Driver可以選擇只建立其中一個Child，且可以選擇先建立某一個Child。
Driver Binding Protocol的Supported(), Start()以及Stop() function有足夠的彈性能夠這樣做。

Bus Driver必需要install 可操作Bus Service的I/O protocol到各個Child Controller。

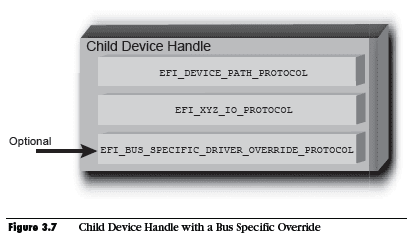

像下圖XYZ Bus Driver 建立了一個 XYZ的 Child Device Handle，它support 了DEVICE_PATH_PROTOCOL、IO_PROTOCOL及OVERRIDE_PROTOCOL。

Bus Driver可以選擇性地安裝Bus Specific Driver Override Protocol到每一個Child Handle. 這個Protocol會使用在Driver連接到Child Handle時, 呼叫Boot Service ConnectController(),
從原本有定義好的一些優先權規則, 找到最適合的Driver安裝到Controller上.
Bus Specific Driver Override Protocol比一般的Driver搜尋演算法有更高的優先權, 但比Platform Override低.

ConnectController以及DisconnectController可以用來讓Platform Firmware決定那個Controller要被Start那個不要。

Platform也會決定是否要產生Platform Driver Override Protocol。
這個方式也讓EFI能夠支援HotPlug Events。


UEFI Driver與DXE Driver的區別


在這邊指的UEFI Driver也就是符合EFI Driver規範的Driver
也就是上面圖中的(UEFI Driver Model Driver)
而DXE Driver通常指得是上圖中的(Initializing Driver)
不過明確的定義，還是需要看那隻Driver的運作而定
  1. 不需要依赖Dependency决定執行的顺序
  2. 必需可以被重覆執行
  3. 不需要即時啟動
  4. 支援硬體的熱插拔（Hot-Plug）
  5. 支持軟體的熱插拔（Unload）
  6. 所有的Function都是Device（Handle）结合Driver（Protocol）所達成

http://william30101.blogspot.tw/2012/05/uefi-framework-3-efi-driver-model.html
