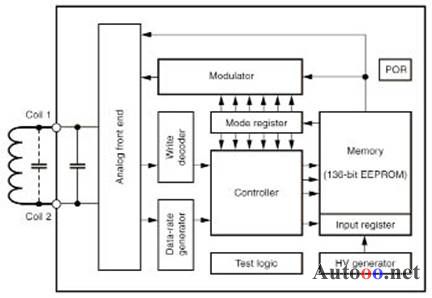

圖1:ATA5575M1方框圖

ATA5575M1是Atmel公司的一個非接觸式讀/寫識別IC（IDIC），針對100kHz到150kHz頻帶的應用。連接到芯片的單線圈作為IC的供電電源和雙向通信接口。天線和芯片共同組成了一個收發器或標簽。

可以從一個基站（閱讀器）以字節方式讀取片上128位用戶EEPROM（16字節，每個字節8位）。通過負載調製從IDIC（上行鏈路）發送數據，這是利用位於兩端的線圈1和線圈2之間的阻性負載抑製RF場來實現的。IC接收並解碼串行基站命令（下行鏈路），後者被編碼作為100％幅度調製（OOK）脈衝間隔編碼位流

ATA5575是一個基於EEPROM的電路，用於實現最大的閱讀範圍。也可對其進行編程，但寫入範圍受到限製。

將應用所需的專用數據載入到設備中後，芯片被鎖定。直到激活位被適當設置後，ATA5575M1以唯一的格式發送所有的數字“0”。典型應用的頻率為125kHz。

ATA5575M1主要特性

• 非接觸式電源

• 非接觸式讀/寫數據傳輸

• 100kHz到150kHz的射頻（RF）

• 128位EEPROM用戶內存：16字節（每個8位）

• 8位結構內存
• 歸因於內置選項的高Q天線公差

• 標準的唯一格式（曼徹斯特，RF/64）

• 片上微調的天線電容器

- 330pF ±3%

- 250pF ±3%

• 多焊點200μm×400μm

• 多焊點200μm×400μm，帶有25μm 的金色凸點用於實現直接線圈焊接

• 其他選項

- 直接訪問模式

- OPT功能

ATA5575M1應用

• 訪問控製

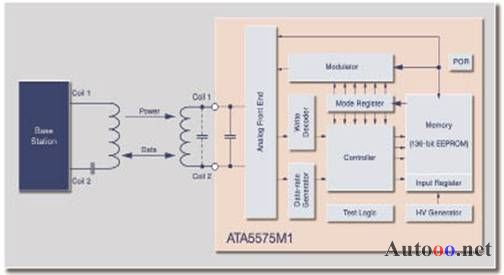

圖2: 采用ATA5575M1標簽的RFID係統框圖

圖3: 采用ATA5575M1標簽的RFID係統框圖(2)
