當全球雲端巨頭（Hyperscalers）為了擺脫昂貴的 GPU 依賴，紛紛宣告投入客製化晶片（ASIC/XPU）自研浪潮時，輝達（NVIDIA）執行長黃仁勳展現了極高明且果決的戰略棋步：「既然無法阻止你自研，那就讓你的自研晶片，長在我的骨架上。」

輝達以 35 億美元（約新台幣 1,100 億元）購買聯發科（MediaTek）海外可轉換公司債（ECB），創下輝達在美國境外規模最大的單筆直接投資案。這不僅是一場金額龐大的財務合約，更是 AI 算力帝國在雲端、邊緣及車用市場的全方位封鎖線。

一、 技術特徵：NVLink Fusion 與 NVHBM 的「標準霸權」
這項合作的核心不在於「輝達幫聯發科賣晶片」，而在於「互連協定（Interconnect）的統一」。

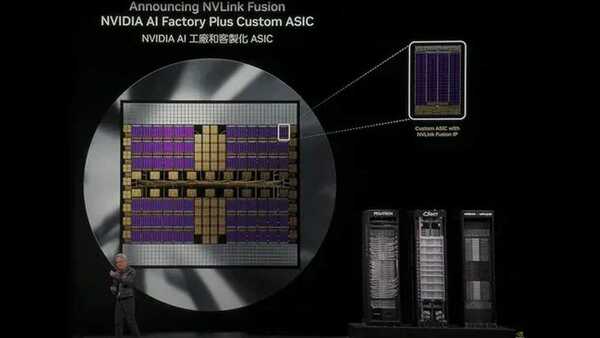

1. NVLink Fusion 的開放：以往 NVLink-C2C 僅限輝達自家晶片互連。透過 NVLink Fusion，聯發科幫雲端廠商開發的客製化 XPU，能直接以預先驗證的小晶片（Chiplet）模式串接進輝達的機架級 AI 工廠。

2.NVHBM 的傳輸突破：將記憶體控制邏輯直接下沉至 3D 堆疊 HBM 架構中，比起未來主流的 HBM4E 能顯著提升頻寬、降低功耗，並釋出高達 25% 的矽晶片面積供 AI 運算單元使用。
這種「黑盒授權」的 IP 模式，讓輝達在不洩露 CUDA 核心源碼的前提下，成功將 NVLink 推向全球 AI 基礎建設的事實標準（De facto standard）。
