確認包裝 讀卡機，排線(3pin、8pin)，梅花起子，手冊1本

操作方法

⊙卡號儲存以使用者編號為主，每一個使用者編號皆對應一張卡片。

⊙安裝讀卡機及發卡前，請先將使用者編號編輯完畢。

⊙按〝567890#〞輸入使用碼即可開門。(需於感應加密碼、感應或密碼模式下)

進入設定模式

⊙鍵入指令後按〝＊＃〞、20秒鐘未操作或操作錯誤，系統回到設定模式。

⊙在設定模式中按〝＊＃〞或20秒鐘未操作，系統回到待機狀態。

⊙若連續操作3次失敗，啟動鍵盤鎖達30秒，或用感應合法卡片解除

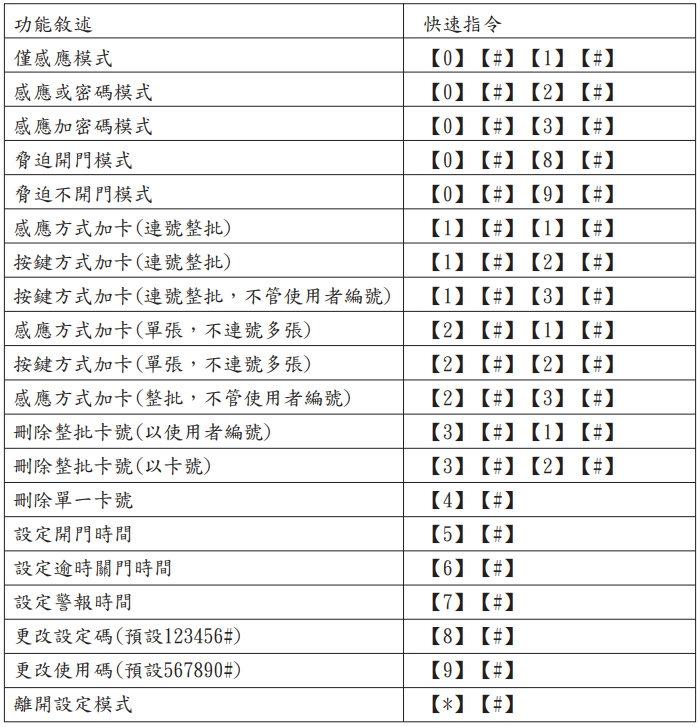

功能鍵設定：(123456#進入設定模式)

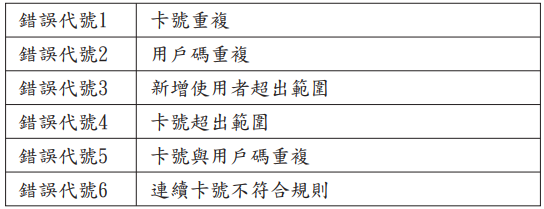

語音提示錯誤代號

功能設定說明：以下()內文字說明代表語音回應，

【】內為操作鍵 使用者編號及卡片數量皆是四碼，

若不足請補零 開門、警報時間及逾時時間皆為三碼，不足請補零

【0】【#】設定模式

流程：【0】→【#】→【模式】→【#】

說明：感應模式有三種 　　　

⊙僅感應模式：【0】→【#】(設定系統操作模式)→【1】→【#】 　　

　　(讀卡模式)，系統回到設定模式。 　　　

⊙感應或密碼：【0】→【#】(設定系統操作模式)→【2】→【#】 　　　　

(感應或密碼模式)，系統回到設定模式。 　　　

使用感應或是用按鍵輸入使用碼即可開門。 　　　

⊙感應加密碼：【0】→【#】(設定系統操作模式)→【3】→【#】 　　　

　(感應加密碼模式)，系統回到設定模式。 　　　

需感應後按使用碼才可開門。

說明：讀卡提示模式有二種 　　　

⊙嗶嗶聲模式：【0】→【#】(設定系統操作模式)→【4】→【#】 　　

　　(嗶嗶聲模式)，系統回到設定模式。 　　　

⊙語音模式：【0】→【#】(設定系統操作模式)→【5】→【#】 　　　

　(語音模式)，系統回到設定模式。

說明：判讀卡號模式有二種 　　　

⊙Bit 0模式：【0】→【#】(設定系統操作模式)→【6】→【#】 　　

　　(第0 Bit開始模式)，系統回到設定模式。 　　　

⊙Bit 4模式：【0】→【#】(設定系統操作模式)→【7】→【#】 　　

　　(第4 Bit開始模式)，系統回到設定模式。

說明：脅迫模式有二種 　　　

⊙脅迫開門模式：【0】→【#】(設定系統操作模式)→【8】→【#】 　　　

　(脅迫開門模式)，系統回到設定模式。 　　　

⊙脅迫不開門模式：【0】→【#】(設定系統操作模式)→【9】→【#】 　

　　　(脅迫不開門模式)，系統回到設定

【1】【#】加卡模式：連號整批

說明：分成感應及按鍵輸入兩種模式

⊙感應：

流程：【1】→【#】→【模式】→【#】→【使用者編號】→【#】

　　　→【卡片數量】→【#】→【感應卡片】 　　(讀卡模式)，系統回到設定模式。

詳細：【1】→【#】(請輸入模式)→【1】→【#】(請輸入使用者編號) 　　　

→輸入碼使用者編號0001～2000【XXXX】

→【#】(使用者編號xxxx 　　　，請輸入卡片數量)

→輸入四碼卡片數量【XXXX】

→【#】(卡片數量 　　　XXXX，請感應卡片)

→【感應最小號的卡片】(資料處理中，請稍待) 　　　(輸入完成)

→系統回到設定模式。

⊙按鍵：

流程：【1】→【#】→【模式】→【#】

→【使用者編號】→【#】　→【卡片數量】→【#】

→【按鍵輸入卡號】→【1】→【#】

詳細：【1】→【#】(請輸入模式)→【2】→【#】(請輸入使用者編號) 　　　

→輸入四碼使用者編號0001～2000【XXXX】

→【#】(使用者編號XXXX 　　　，請輸入卡片數量)

→輸入四碼卡片數量【XXXX】

→【#】(卡片數量 　　　XXXX，請輸入最小卡號)

→【按鍵輸入卡號】(最小卡號XXXXX XXXXX 　　　，請按1#確認)

→【1】→【#】(資料處理中，請稍待)(輸入完成) 　　　

→系統回到設定模式。

⊙按鍵：

流程：【1】→【#】→【模式】→【#】

→【按鍵輸入卡號】→【#】

詳細：

【1】→【#】(請輸入模式)→【3】→【#】(請輸入卡號)

→【按鍵輸入最小卡號*最大卡號】

→【#】(資料處理中，請稍待)，(輸入完成) 　　　

→系統回到設定模式。

【2】【#】加卡模式：單張，不連號多張

說明：分成感應及按鍵輸入兩種模式

⊙感應： 流程：【2】→【#】→【模式】→【#】

→【使用者編號】→【#】

→【感應卡片】

詳細：【2】→【#】→【1】→【#】(請輸入使用者編號)

→ 　輸入四碼使用者編號0001～2000【XXXX】

→【#】(使用者編號XXXX 　　　，請感應卡片)

→【感應卡片】(輸入完成)若有多張，則在感應後五 秒內再感應第二張

，如此重複待輸入完成後，五秒內未感應則系統回到設定模式。

　※使用者編號會自行累加。

⊙按鍵：

流程：

【2】→【#】→【模式】→【#】→【使用者編號】

→【#】→　【輸入卡號】→【#】

詳細：

【2】→【#】→【2】→【#】(請輸入使用者編號)

→ 輸入四碼使用者編號0001～2000【XXXX】

→【#】(使用者編號XXXX ，請輸入卡片號碼)→【XXXXX XXXXX】

→【#】(輸入完成)若有多張，

則在輸入完畢後二十秒內再輸入第二張卡號，如此重複待輸入完成後

，二十秒內未輸入則系統回到設定模式。

　　　※使用者編號會自行累加。

⊙感應：

流程：【2】→【#】→【模式】→【#】→【感應卡片】

詳細：【2】→【#】→【3】→【#】

(請感應卡片)→【感應卡片】(輸入完成)若有多張，

則在感應後五秒內再感應第二張，如此重複待輸入完成後，

五秒內未感應則系統回到設定模式。 　　　

※使用者編號會自動搜尋空

【3】【#】刪除整批卡號

⊙以使用者編號：

流程：【3】→【#】→【模式】→【#】

→【使用者編號】→【#】

→【卡片數量】→【#】→【3】→【#】

詳細：

【3】→【#】→【1】→【#】

(請輸入使用者編號)請輸入四碼最小編號

→【使用者編號】

→【#】(卡片數量XXXX張即 將刪除，請按"3#"確認)

→【3】→【#】(資料處理中，請稍待) 　　　

(卡片已刪除)，系統回到設定模式

⊙以卡號：

流程：【3】→【#】→【模式】→【#】→【按鍵輸入最小卡號】→【#】

　→【按鍵輸入最大卡號】→【#】→【3】→【#】

詳細：

【3】→【#】→【2】→【#】

【請輸入最小卡號】→【#】【請輸入最大卡號】

→【#】→ 　(請按"3#"確認)→【3】→【#】(資料處理中，請稍待) 　

　　(卡片已刪除)，系統回到設定模式

【4】【#】刪除單一卡號

流程：【4】→【#】→【使用者編號】→【#】→【4】→【#】　

→【卡片數量】→【#】→【3】→【#】

詳細：

【4】→【#】

輸入使用者四碼編號→【#】

(使用者編號XXXX號卡片即將刪除，請按"4#"確認)→

【4→【#】(卡片已刪除)，系統回到設定

【5】【#】設定開門時間

流程：【5】→【#】→【開門秒數】→【#】

詳細：【5】→【#】(請輸入秒數)→【開門秒數】(開門時間XXX秒)，

系統回到設定模式。 　　　

000為恆態動作，時間範圍001～。

【6】【#】設定逾時關門時間

流程：【6】→【#】→【逾時秒數】→【#】

詳細：【6】→【#】(請輸入秒數)→【逾時秒數】(允許時間XXX秒)，

系統 回到設定模式。 　　　

000取消逾時時間功能。

【7】【#】設定警報時間

流程：【7】→【#】→【警報秒數】→【#】

詳細：【7】→【#】(請輸入秒數)→【警報秒數】(警報時間XXX秒)，

系統 回到設定模式。 000警報時間恆態。

(需使用合法卡感應後方可解除警報)

【8】【#】更改設定碼(預設123456#)

流程：【8】→【#】→【輸入號碼】→【#】→【輸入號碼】→【#】

詳細：【8】→【#】(更改主碼，請輸入新密碼)

→【輸入號碼】→【#】(請再輸入一次)→【輸入主碼】→【#】，系統回到設定模式。

【9】【#】更改使用碼(預設567890#)

流程：【9】→【#】→【輸入號碼】→【#】→【輸入號碼】→【#】

詳細：【9】→【#】(更改使用碼，請輸入新密碼)→【輸入主碼】→【#】　(請再輸入一次)→【輸入主碼】→【#】，系統回到設定模式

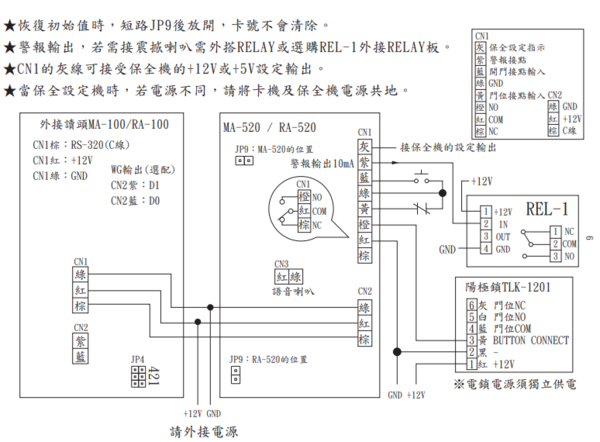

當保全設定機須知 ⊕本機若當成保全設定機時，

當卡機的CN1中的第8點可接保全機的設定輸出， 　

不論是12V或5V皆可，當設定啟動，

保全機將會有(保全設定)語音播報；

當設定解除，保全機也會有
